ОФТАЛЬМОМЕТР

ОФТАЛЬМОМЕТР (от греческ. ophthalmos— глаз и metron—мера), оптический прибор, предназначенный для измерения радиусов кривизны поверхностей преломляющих сред глаза (роговицы и хрусталика). Основной принцип офтальмометрии состоит в следующем: поверхности преломляющих сред глаза зеркальны и, как всякие сферические зеркала, при соблюдении известных условий дают от близких объектов уменьшенные изображения. Величина изображения, получающегося в зеркале, зависит от трех моментов: величины объекта, отстояния объекта от зеркала и радиуса кривизны зеркала. Поэтому, если известны величина объекта, отстояние объекта от зеркала и величина изображения, то можно легко вычислить радиус кривизны зеркала г по формуле: г=-^г-^,где и а—величины объекта и его изображения и В—отстояние объекта от зеркала. А и В легко доступны измерению и поэтому офтальмометрия в конечном итоге сводится к измерению величины изображения, получающегося от определенного объекта. при отражении со стороны тех или иных поверхностей преломляющих сред глаза. Это измерение обычно производится при помощи подзорной трубы, у к-рой между объективом и окуляром вставлено особое, служащее целям ■ измерения раздваивающее приспособление. I :, .’^„^ ;-. *Й* Прототипом всех О. является1 ,офтагль-мометр Гельмгольца (Helmholtz). Он. представляет собой весьма точный. прибор,

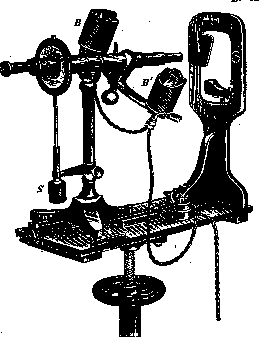

Рисунок 1. Аппарат Javal-Schi6tz’a.

сыгравший в свое время огромную роль, т. к: им впервые были получены точные сведения о радиусах кривизны преломляющих поверхностей роговицы и хрусталика, на основе которых и построены все наши знания о преломляющем аппарате глаза. В виду сложности исследования и связанных с ним вычислений офтальмометр Гельмгольца однако не приобрел клин, значения. Для клин. целей большое значение имеет офтальмо-метр^Жаваль-Шиеца (Javal-Schiotz): (Общий вид аппарата представлен на рис. 1, а ход лучей в нем—на рис. 2.) Этот О. состоит из подзорной трубы, внутр. к-рой между объективом и окуляром в качестве раз-* дваивающего приспособления вставлены две призмы, сложенные своими гипотенузами так ^ что они составляют параллелепипед. К середине подзорной трубы прикрепле-& 3; на градуирован- До*

ная, вращающаяся дуга, на к-рой с каждой стороны имеется по одной скользящей фигурке, спереди закрытой молочным или цветным стеклом. Эти стекла сзади освещаются электрической лампочкой. Измерение производится в темной комнате. Больной усаживается у аппарата со стороны объектива, причем голова его неподвижно устанавливается на особой подставке, помещающейся как-раз в центре дуги О. Когда исследуемый смотрит прямо в трубу, то на его роговице получаются изображения обеих фигурок (одна из них имеет форму лесенки, а другая-— прямоугольника). Благодаря сдваивающему приспособлению врач видит через подзорную трубу две лесенки и два прямоугольника, причем для целей измерения имеют значение только обе средние фигурки (лесенка и прямоугольник). Во время измерения при помощи особого винта обе фигурки до тех пор сдвигаются или раздвигаются по дуге О., пока в роговичном «изображении обе средние фигурки не придут в соприкосновение. В этот момент можно по дуге отсчитать радиус кривизны передней поверхности роговицы в миллиметрах.

Клин, значение офтальмометра Жаваль-Шиеца состоит в том, что он позволяет чрезвычайно легко и быстро определить степень роговичного астигматизма, для чего поступают следующим образом: сделав установку на соприкасание средних фигурок при горизонтальном положении дуги О., поворачивают затем дугу на 90°. Если роговичного астигматизма нет, то фигурки не меняют своего взаимного расположения и остаются в состоянии касания. При наличии же роговичного астигматизма взаимное расположение фигурок меняется, и они или расходятся или находят друг на друга. По степени нахождения легко определить степень роговичного астигматизма благодаря тому, что аппарат сконструирован так, что каждая ступенька лестницы соответствует одной диоптрии. Различное взаимное расположение средних фигурок роговичного изображения в отдельные моменты измерения видно на рис. 3.—На несколько ином принципе. построен к е р а т о-метр Сетклифа (Sutclifi),. который также 44 служит для определения роговичного астигматизма. Он обладает тем преимуществом, что в нем сразу при одной установке, без всяких добавочных поворотов, можно установить степень астигматизма.—Радиусы кривизны хру –

Рисунок 3.

сталиковых поверхностей могут быть сравнительно быстро и просто установлены оф-тальмофонометром Чернинга (Tscherning). Этот аппарат однако до сих пор клин, применения еще не имеет. Лит.; Головин С, Клиническая офтальмология, Т. I, ч. 2, стр. 419—428, М.—П., 1923; М у р а ш к и н-ский В., Мерц А., Майзель Си Мильк Г., Офтальмологическая оптика, под редакцией Л. Белляр-минова, изд. Главной палаты мер и весов, Ленинград, 1928. &Е, Трон.
