ВЫТЯЖНОЙ ШКАФ

ВЫТЯЖНОЙ ШКАФ, служит в лабораториях для выполнения таких хим. операций, которые сопровождаются выделением ядовитых или дурно пахнущих газообразных продуктов. Понижая условия вредности лабораторной работы, В. ш. является необходимой частью оборудования всякой хим. лаборатории. Обычно он представляет собой замкнутое пространство, отграниченное стеклянными стенками в деревянных рамах. Передняя стенка делается подъемной, при чем всего удобнее, если она уравновешивается противовесом, так что может быть остановлена на любой высоте. Нижняя поверхность В. ш. представляет собой обычное лабораторное рабочее место, с подводкой газа, воды и стоком. В виду того, что в В. шкафу часто приходится иметь дело с очень едкими и сильно действующими реактивами, выгодно дно его делать из изразцов или покрывать листовым свинцом. В верхней части располагается вытяжное

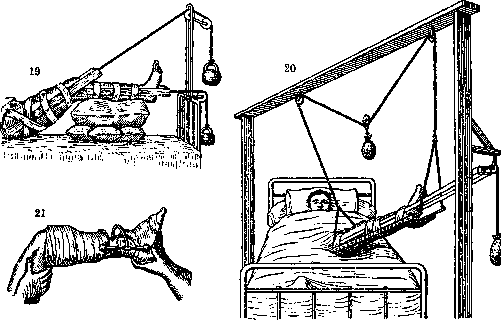

Рисунок 19. Вытяжение по Вегиеру при переломах бедра. Рисунок 20. Вытяжение и подвешивание на

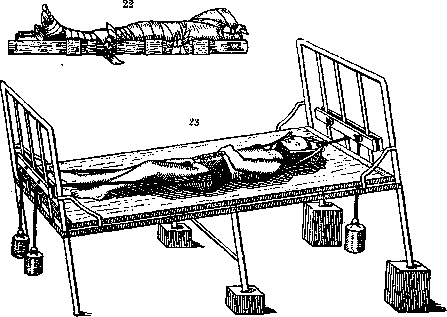

«Балканской раме». Рисунок 21. Дистракциопные скобки НаскепЬгисЬ’а. Рисунок 22. Транспортная шина с вытяжением Liston-Esmarch’a. Рас. 23. Вытяжение позвоночника за голову и таз.

и L J? Le>

отверстие вентиляционного канала. Тяга обеспечивается или помещенным в канале вентилятором или просто движением воздуха, для чего в устьи канала зажигается газовый рожок. При наличии нескольких В. шкафов в разных помещениях, невыгодно устраивать один центральный вентилятор, так как трудно приспособитьсяк меняющимся условиям нагрузки, и при со-, , , ! 1Г общающихся ходах 3] | ‘ «>l ‘i возможно затягива – F»i I «Jf^i rr it ние вредных газов из одного помещения в другое. При установке электрических вентиляторов желательно помещать в вытяжном канале только крылья или турбину, самый же мотор оставлять снаружи, т. к. кислые и едкие пары быстро разрушают контакты и обмотку. Для того, чтобы в максимальной мере оградить работающих от вредных газов, лучше всего устраивать подводку газа, воды и электричества таким образом, чтобы ток газа или воды можно было пускать, регулировать и выключать снаружи, не открывая дверок шкафа. Для этой цели отверстия для подачи воды и газа и штепсели располагаются внутри вытяжного шкафа, а соответствующие краны и выключатели— снаружи, на передней стенке (см. рисунок). В целях экономии места очень выгодно бывает использовать для устройства вытяжного шкафа пространство окон. Вытяжной шкаф иногда представляется возможным до известной степени заменить соответствующим образом устроенными вытяжными отверстиями, расположенными непосредственно на рабочих столах в лаборатории. Однако, поддерживать необходимую в этих случаях очень сильную тягу удается только при особенно благоприятных условиях.—Для испытания работы вытяжного шкафа лучше всего пользоваться парами брома. При хорошей работе шкафа эти тяжелые бурые пары должны при полуопущенной дверке полностью увлекаться в вытяжное отверстие. в – Энгельгардт. ВЫЧЛЕНЕНИЕ, см. Суставы. ВЬЕССАН, Раймонд (Raymond de Vieus-sens, 1641—1716), один из знаменитейших франц. анатомов XVII в.; изучал медицину в Монпелье. В 1671 г. получил место врача при госпитале, в течение 10 лет произвел анат. обследования около 500 трупов, результатом к-рых явилась его работа «Neuro-graphia universalis, hoc est omnium corporis humani nervorum simul et cerebri medullae-que spinalis descriptio anatomica» (Lugduni, 1685). До сих пор сохранились термины: «centrum semiovale Vieussenii»—для обозначения

белого вещества полушарий головного мозга, и «ansa Vieussenii (subclavia)». Чрезвычайно ценны его работы и в области патологической анатомии, куда относятся: «Novum vasorum corporis humani systema» (Amste-lodami, 1705) («Новая система сосудов человеческого тела»), «Trait6 nouveau de la structure et des causes du mouvement natu-rel du coeur» (Toulouse, 1715) и пр. Немало работ у Вьессана и по различным вопросам практической медицины.
