ДЕЗИНФЕКЦИОННЫЕ АППАРАТЫ
и инструменты, предназначаются для распыления, разбрызгивания и кипячения дезинфицирующих жидкостей, а также для превращения этих жидкостей или твердых веществ в газообразное состояние. Д. а. и
инструменты подразделяются по признакам методики на группы: для влажного способа, газового способа и дезинсекции.
Инструменты для влажного метода. 1. Гидропульт (см. рисунок 1). Прибор этот может рассматриваться как ручной водяной насос, приспособленный для ^ разбрызгивания и распыления дезинфицирующих жидкостей. Существенными частями гидропульта являются: цилиндр-ствол, служащий резервуаром для жидкости; кожаный поршень, укрепленный на нижнем конце полой цилиндрической штанги, вложенной в ствол гидропульта, два клапана— нижний и верхний, оба в виде хорошо отшлифованных медных шариков; рожок из массивного железа, дающий направление струе жидкости; рожок при помощи специальной нарезки прикреплен к верхней части ствола гидропульта, изогнут под прямым углом и вращается вокруг горизонтальной оси; на свободный конец его навинчивается латунный наконечник. Размеры отдельных частей гидропульта должны равняться: длина ствола—75
см
, его диаметр— 3
см,
диаметр поршневой штанги—2
см,
толщина стенки ствола и поршневой штанги— I1/*—2
мм,
длина рожка вместе с латунным наконечником—40
см.
Лучшим материалом для изготовления ствола гидропульта и поршневой штанги является красная медь, менее целесообразна латунь, еще менее пригодны прочие материалы (эбонит непрочен, железо тяжеловесно). Гидропульт описанного устройства в большинстве* случаев удовлетворяет практическим целям—не представляется особой необходимости даже в таких приспособлениях, как наконечник-распылитель: струя жидкости, подаваемая гидропультом, регулируется и дробится до желаемого предела, вплоть до мельчайшей пыли, при помощи пальца дезинфектора; уменье управлять струей является пробой практич. опыта дезинфекционного работника. На практике встречаются отклонения от типичного устройства гидропульта (соединяют прибор неподвижно с ведром, приделывают резиновые шланги и т. д.). Дешевые рыночные и садовые гидропульты, изготовляемые из тонкой листовой латуни с кожаными клапанами, непригодны для дезинфекционной практики (они чрезвычайно быстро изнашиваются, между тем как надлежаще сконструированные приборы служат обыкновенно в течение нескольких лет). 2. Пульверизаторы. Гидропульт в большинстве случаев может служить универсальным прибором для разбрызгивания и пульверизации жидкостей, но иногда, напр. при надобности распыления жидкостей в ограниченном объеме, полезно применение специальных пульверизаторов; для этой цели предложен ряд приборов, из которых в наибольшей степени удовлетворяют практическим задачам следующие: а) Шести-струйный (многоструйный) пульверизатор (см. рисунок 2) представляет собой воздушный насос, соединенный при помощи резиновой трубки со склянкой для жидкости. Насос состоит из двух вложенных один в другой железных цилиндров с кожаным t поршнем и двумя клапанами; избыточное атмосферное давление, являющееся в результате ь работы насоса, передается через резиновую трубку склянке с жидкостью, к-рая при этом распыляется при помощи приспособленного к склянке специального прибора с несколькими (обыкновенно шестью) наконечниками – распылителями. б) А н г л и й-Рисунок 2. шестиструй – с кий пульвериза-ный пульверизатор: (шпорй) состоит а—пневматическ. на –
L и
Р (.ширен; оиыии! сое; б—склянка для из двух смыкающихся жидкости в футляре; ПОД ПрЯМЫМ УГЛОМ ПО-в-распыляющийпри – лых железных трубок, из которых вертикальная, малого калибра, вставлена в резервуар с жидкостью, а в горизонтальной, большого калибра, но суженной на конце, помещается кожаный поршень на штанге с рукояткой; при действии поршня разрежается атмосферное давление над верхним концом вертикальной трубки, благодаря чему сюда устремляется жидкость из резервуара, распыляющаяся под влиянием струи воздуха, подаваемой поршнем при его методической работе, в) Переноспор состоит из латунного резервуара с наконечником-распылителем и пневматическим насосом; при действии последнего в ‘ резервуаре создается избыточное атмосферное давление, под влиянием к-рого жидкость, налитая в резервуар, устремляется в наконечник-распылитель и таким путем пульверизуется. Прибор заимствован из садовой практики, не особенно практичен, т. к.часто требует ремонта. г) Автоматический ороситель (Гольдера, Помона, Автомакс и др.) представляет собой медный резервуар большего или меньшего размера, снабженный пневматическим насосом, манометром и шлангой с наконечником-распылителем на ее свободном конце. Жидкость, налитая в резервуар, автоматически распыляется под влиянием высокого давления, создаваемого при действии насоса. Прибор надевается дезинфектором на спину и удобен для
орошения обширных поверхностей, например при петролизации водоемов в связи с противомалярийными мероприятиями. К недостаткам аппарата следует отнести сложность его конструкции. д) Шведская паяльная ламп а— керосиновая и бензиновая. Служит для термической дезинсекции—выжигания пламенем насекомых в щелях стен, кроватей, мебели и т. д. е) Чайник-клопомор с длинным носиком служит для тех же целей, что и предыдущий аппарат (термическая дезинсекция), действует струей пара.
Аппараты для формалинизации.
Приборы, служащие для дезинфекции формалином, должны: а) испарять формалин в надлежащем количестве и притом быстро, б) предупреждать превращение формальдегида в недеятельные полимеры, в) быть безопасными в пожарном отношении, г) экономно расходовать спирт для подогревания; кроме того они должны быть прочны, портативны и доступны для чистки. Все разнообразие приборов, предложенных для целей формалинизации, может быть сведено к четырем основным системам: 1) аппараты для кипячения формалина, 2) аппараты, экстрагирующие формальдегид из формалина помощью паров кипящей воды, 3) аппараты, пульвери-зующие формалин также при помощи паров кипящей воды, и 4)аппараты, предназначенные для испарения твердых полимеров формалина, обыкновенно в виде формалиновых лепешек. По типу кипятильников (первой группы) устроены следующие аппараты: 1. Аппарат Флюгге (см. рисунок 3). Аппарат состоит из трех частей: штатива, открытой спиртовой горелки и медного никелированного резервуара с двумя отверстиями в крышке (через одно отверстие наливаются формалин и вода, а другое служит для выхода паров). Аппарат приспособлен для установки как внутри окуриваемого помещения, так и вне его; в последнем случае пары формалина и воды, образующиеся в аппарате, проводятся в помещение при помощи резиновой трубки с тонким металлическим наконечником, продвигаемым через замочную скважину. Для наполнения аппарата Флюгге предложена следующая таблица. При расчете на 7-часовой срок действия формальдегида (2,5
г
на 1 л’ пространства) При расчете на З’/г-часов. срок действия формальдегида (5 г на 1
м»
пространства) S1 ч
9
п
s s
M
« о g
« к 5
^ е i ё 3- о 2 я § о «й – О
и
о А
i
о я 200 250 300 400 450 500 650 650 700 750 800 900 950 1.000 1.050 800 1.000 1.200 1.600 1.800 2.000 2.400 2.600 2.800 3.000 3.200 3.600 3.803 4.000 4.200 600 750 900 1.200 1.350 1.600 1.650 1.050 2.100 2.250 2.400 2.700 2.850 3.000 3.150 650
>
750 I Таблица не является абсолютно неизменной: в зависимости от наличия и свойства окуриваемых объектов количество формалина (а пропорционально также спирта и воды) может быть изменено в ту или другую сторону, особенно в сторону увеличения при значительной загруженности помещения вещами. В целях быстрого и равномерного распределения формалина в пространстве, аппараты необходимо размещать так, чтобы на каждый из них приходилось не свыше 150
м3
окуриваемого объема. Аппарат Флюгге прост по конструкции, быстро испаряет формалин. Использование формалина возможно почти до предельной нормы, вследствие чего аппарат следует признать вполне удовлетворяющим практическим целям; к недостаткам его следует отнести конструкцию резервуара, затрудняющую его чистку.—2. Аппарат Крупина. Резервуар аппарата имеет съемную, привинчивающуюся на резиновой прокладке крышку, чем обеспечивается возможность его основательной чистки. Водомерное стекло приспособленное к аппарату, позволяет наблюдать уровень жидкости по мере ее испарения; в целях предупреждения избыточного давления при кипении жидкости и устранения проистекающей отсюда опасности взрыва, в резервуар через крышку аппарата вставлена стеклянная трубка, доходящая почти до дна. Для нагрева аппарата служит керосиновый примус, вследствие чего установка его возможна только вне окуриваемого пространства. Пары формалина и воды проводятся в окуриваемое помещение через замочную щель по способу, указанному для аппарата Флюгге.—3. Аппарат Торренс. Состоит из тех лее частей, что и аппарат Флюгге. Резервуар доступен для чистки и прочно сконструирован; наконечник, приспособленный к крышке аппарата и служащий для выхода паров формалина и воды, снабжен четырьмя боковыми
Рисунок 3. Аппарат Флюгге.
Рисунок 4. Аппарат Хотона (Hoton) (общий вид):
а
—керосиновый примус; в—штатив;
г
—телещ – ка; Э—ящик для набора дезинф. средств;
ж—
направляющая шланга. отверстиями, благодаря чему обеспечено быстрое и равномерное распределение формалина в пространстве. В целях предупреждения взрыва, к аппарату приспособлен предохранительный клапан. Спиртовка устроена герметично, но дает недостаточно энергичное пламя, благодаря чему не обеспечена бы – строта испарения формалина, что следует отнести к недостаткам аппарата.— 4. Аппарат Хотона (Hoton; см. рисунок 4 и 4а) пользуется большим распространением за границей (Франция). Представляет собой открытый железный котел, вмещающий 16 л жидкости, плотно прикрывающийся крышкой на-резиновой прокладке. К середине крышки прикреплена стеклянная трубка в медной оправе, снабженная градуированной шкалой. Расход формалина по мере его кипения в котле отмечается на шкале при помощи железного штифта, входящего в стеклянную трубку из котла и укрепленного на поплавке, плавающем на поверхности формалина. Аппарат снабжен керосиновой горелкой и медной трубкой, проводящей пары формалина в помещение через замочную скважину. Прибор позволяет точно дозировать количество испаряемого формалина, пары к-рого устремляются в помещение с известной экспрессией благодаря нек-рому избыточному давлению в котле, что способствует быстрому и равномерному распределению газа в помещении. Аппарат вместе с ящиком для набора дезинфекционных средств установлен на ручной тележке и может передвигаться дезинфектором на расстояние.—5. Аппараты Загоровского, Roepke, Magnus’a Elb’a, Заусайлова, Trillat и др., из числа устроенных по типу кипятильников, имеют только исторический интерес, так как не нашли широкого практического применения. Существенной принадлежностью приборов второй группы формалиновых аппаратов являются два, обычно цилиндрических, резервуара, изготовляемых из меди или латуни. Один из резервуаров является формалиновым баком, а другой кипятильником для воды, при чем первый вставляется во второй. Пары кипящей воды проникают из кипятильника в формалиновый бак, извлекают из формалина формальдегид и вместе с последним устремляются во внешнюю среду. К этой группе относятся: 1. Аппарат Заревича (см. рисунок 5). Аппарат снабжен штативом, спиртовкой и плотно привинчивающейся крышкой, имеющей форму открытого снизу цилиндра, погружаемого в формалиновый резервуар. Пары воды проникают из кипятильника в формалиновый бак через отверстия, имеющиеся у верхнего края последне –

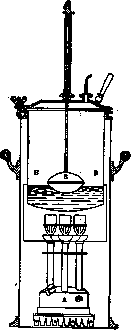

Рисунок 4а. Аппарат Хотона в разрезе: А —керосиновый примус; Б —формалиновый бак; Е —поплавок.
го. Для выхода паров в крышке имеется отверстие с наконечником. 2. Аппарат Б е-р о лина. Отличается от аппарата Заре-вича только тем, что пары воды из кипятильника проводятся в формалиновый бак змеевиком. 3. Аппарат Эренбурга. Формалиновый бак впаян в кипятильник, пары
Рисунок Б. Аппарат Заревича: а—общий вид; б—в разрезе; в—штатив; г —водяной бак; д —формалиновый бак; е —покрывающий цилиндр; ж —спиртовка.
воды из последнего в первый проникают при помощи двух соединительных трубок. Специальной спиртовки не приспособлено, вследствие чего для нагрева приходится пользоваться случайным источником тепла. Для зарядки аппаратов экстрагирующей группы обыкновенно пользуются следующей таблицей, предложенной Заревичем. Объем де-зинфициру – 40%-ного формалина Воды (г) Денатурированного щения в
м’
(г) спирта (г) 62,5 250,0 62,5 125,0 500,0 125,0 187,5 750,0 187,5 250,0 1.000,0 250,0 312,0 1.250,0 312,5 375,0 1.500,0 S75.0 437,0 . 1.750,0 437,0 500,0 2.000,0 500,0 562,5 2.250,0 582,0 625,0 2.500,0 625,0 В отношении аппаратов Заревича и Беро-лина таблица применяется условно: сначала в кипятильник наливается 1 л воды и в спиртовку 100 г денатурированного спирта независимо от объема окуриваемых помещений,
Рисунок 6.
Рисунок 7. Рисунок 6. Аппарат Лингнера: а—штатив; б—формалиновый бак;
в
—бак для воды. Рисунок 7. Простой «Эскулап». а потом уже расчет делается по таблице. Аппараты для пульверизации формалина в дезинфицируемых помещениях
Рисунок 8. Комбинированный «Эскулап».
[Лингнера (см. рисунок 6), Со Ionia, Prausnitz'a и др.] редко применяются на практике. Для сжигания твердых полимеров формальдегида (формалиновые лепешки из триоксиметилена) предложены след. приборы: 1.Лампа простой «Эскулап» (см. рисунок 7). Состоит из тарелки-подставки, закрытой спиртовой горелки в несколько фитилей, железного кон-суха в виде усеченного конуса и тигля из железной сетки для лепешек. Тигель устанавливается на кожухе над спиртовой горелкой; он вмещает до 250 лепешек, к-рые испаряются под влиянием спиртового пламени, при этом происходит диссоциация молекулы триоксиметилена до молекулы формальдегида. Прибор не снабжен приспособлением для увлажнения дезинфицируемой среды, поэтому влага вносится тем или иным путем искусственно (при помощи гидропульта, пульверизатора и т. п.). 2) Комбинированный «Эскулап» (см. рисунок 8). Устроен так же, как и простой «Эскулап», но с добавлением парообразователя и спиртовки в целях увлажнения среды. Дезинфекцию полимерами формальдегида можно производить также посредством аппаратов, предназначенных для жидкого формалина. С этой целью резервуар аппарата наполняется триоксиметиленом и водой в отношении 1:17а – Для этого способа пригодны только аппараты с достаточно открытыми резервуарами (напр. Торренс, Заревича). Под влиянием кипящей воды происходит диссоциация частицы полимера с выделением паров формальдегида и воды в атмосферу. По мере кипячения воды при этом способе нарастает концентрация формальдегида, благоприятствующая новой полимеризации, вследствие чего триоксиметилена приходится брать в
-V-j%
—2 раза больше против обычной нормы, что нужно отнести к недостаткам метода. Для испарения NH3 в целях дезодорации после дезинфекции формалином применяется «аммиачный испаритель» — прибор, копирующий в миниатюре аппарат Флюгге, но сделанный не из меди, а из железа (см. рисунок 9). Аммиак можно испарять и в аппаратах, предназначенных для формали-низации, в тех случаях, когда резервуары их достаточно открыты и доступны очистке после каждой зарядки. Для наполнения аммиачного испарителя предложена таблица (см. ст. 537). Формалинизацию можно производить и безаппаратным («холодным», «американским») способом; для этого формалин или параформ смешивают с водой в сосудах домашнего обихода и к смеси добавляют вещество, способное привести ее в состояние кипения (мар –
Рисунок 9. Аммиачный испаритель.
При 2,5
г
формальдегида При 5 г формальдеги – на 1
м’
да на 1
м
rt 3? ИЙ –
*-
* » «3 3^ И Я со нЯ_
6 I к м и и
Е-*9 ■% см
eg
ганцовокислый калий, жженую известь, перекись бария).
Аппараты для сульфуризации. Эти аппараты должны удовлетворять главному условию правильной сульфуризации—сжигать серу без остатка и возможно быстро; кроме того эти аппараты должны быть портативны и „;„ _ безопасны в пожарном отношении. Из числа аппаратов, предложенных для целей сульфуризации, наиболее популярным является аппарат Заусайлова и Теличенко (см. рисунок 10), представляющий собой два вложенных один в другой железных цилиндра с крышкой, снабженной вытяжной трубой. Внутренний цилиндр, являющийся ssasseissesspi? приемником серы (вмещает до Рисунок ю. Ап – 8 кг продукта), имеет много от-парат зау – верстий в дне; наружный ци – Тмиченков ЛИНДр СЛУЖИТ футляром ДЛЯ разрезе, предыдущего, у нижнего края его имеется два ряда отверстий, предназначенных для притока воздуха к горящей сере. Перед началом дезинсекции на дно наружного цилиндра наливается 40—50 см* спирта, после зажигания к-рого вставляется внутренний цилиндр, наполненный серой, и аппарат закрывается крышкой. Спиртовое пламя расплавляет серу, к-рая стекает на дно наружного цилиндра и здесь сгорает. Расплавленная сера при нек-рых условиях может стекать на пол через отверстия в наружном цилиндре, почему, в предупреждение опасности в пожарном отношении, аппарат необходимо ставить на пол, усыпанный песком, или на подставку (противни и пр.). Опасность в пожарном отношении исключена в аппаратах для сжигания серы, предложенных Борисовским и Мясниковым: аппараты эти снабжены приемниками-для серы, не допускающими вытекания расплавленного продукта из аппарата.—Для дератизации (см.) на судах предложен ряд специальных приборов для сжигания серы: Clayton, Blanc, Marat и др. Кроме описанных специальных аппаратов и инструментов, в дезинфекц. практике необходимы также принадлежности подсобного значения: ведра, воронки, мензурки, рулетки для измерения, спец – ! одежда, противогазовые маски, щетки, швабры, кисти для клейстера и нек-рые другие вспомогательные предметы. Лит. —см. лит. к ст. Дезинфекция. Г. Чистяков.
