ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ

ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ, средство оформления при помощи чертежей— линий или фигур—внутренней связи между числовыми рядами или между отдельными явлениями и процессами. Г. и. «говорят прямо глазу, действуют общим впечатлением на внешние чувства и на воображение. Вместо того, чтобы читать цифру за цифрой, мы сразу обнимаем всю совокупность явлений и сразу улавливаем то, что в них есть общего или противоположного» (Янсон). Благодаря своей наглядности Г. и. оказывают значительную помощь конкретизации отвлеченных представлении и облегчают их восприятие. Неудивительно поэтому, что «метод Г. и., к-рый в течение долгого времени находился в пренебрежении благодаря тирании отвлеченного мышления, совершает теперь триумфальное шествие через все области научного знания» (Ауербах).—Огромное значение имеют Г. и. в медицине. Глав – ное назначение графических изображений— служить целям научного анализа статистического материала; во-вторых они являются основным приемом популяризации статистических сведений и выводов, касающихся вопросов охраны здоровья. Научное значение Г. и. заключается в том, что, будучи методологически правильно сконструированы, они: 1. Дают точное представление об отношениях величин различных числовых рядов и облегчают определение тенденции этих рядов и вы –

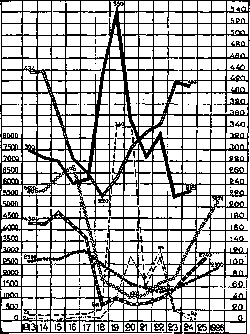

ооооо Валовая продукция (в млн. руб.) шааа Грузооборот (в млрд. пудо-верст) •>••» Число рабочих (в тысячах) -■ Рождаемость \

_____ » возвратным » ) Рисунок 1. Экономические факторы социального здоровья. явление отклонений от нормального движения, служа т. о. точным контролем правильности статистических рядов; «когда цифры переведены на чертеж, малейшие их неправильности становятся совершенно очевидными; остается удостовериться, лежит ли неправильность в существе явления или произошла от ошибки наблюдения» (Янсон). 2. Облегчают статистическое сопоставление, раскрывая в сосуществовании различных явлений такие отношения, к-рые с трудом наблюдаются при одном лишь чтении числовых таблиц. 3. Дают возможность интер – и экстраполяции, продолжения кривых за пределы имеющегося материала, выравнивания неправильных рядов и разного рода вычислений. Совокупность различных приемов графич. вычислений составляет предмет особой науки—номографии. 4. Являются наилучшим материалом для демонстрации стати-стич. сведений, пробуждая интерес к стати – стическим наблюдениям у не-специалистов. Поэтому Г. и. являются одним из основных элементов всякого статистического исследования. В момент, когда исследователю от составления статистических рядов приходится переходить к их анализу, Г. и. могут оказать ему огромную пользу, позволяя более легко уловить общую картину зависимостей между числовыми рядами и определить также основные направления дальнейшего, более углубленного анализа. Так, представленные на рис. 1 в виде Г. и. данные об экономич. факторах соц. здоровья в первоначальном виде имеют форму числовых рядов (статистических таблиц), ■ содержащих цифры о количестве рабочих, занятых в промышленности, о валовой продукции промышленности, о работе транспорта за ряд лет—с одной стороны, а с другой—цифры о рождаемости, смертности, заболеваемости сыпным и возвратным тифами. При рассматривании этих столбцов цифр внимание рассеивается, несмотря даже на то, что величины отдельных рядов приведены по возможности в сравнимый вид. Нанесение сопоставляемых величин на чертеж позволяет легче уловить их смысл и сопоставить имеющиеся колебания их. Чертеж дает общую картину тех зависимостей и закономерностей, к-рые существуют между экономическими факторами и признаками соц. здоровья. Основными видами Г. и., употребляющихся для иллюстрации статистических материалов, являются диаграммы (см.) и картограммы. На диаграммах статистические величины изображаются геометрическими линиями или фигурами, а на картограммах условные изображения статистич. величин наносятся на географическую карту. (О роли и применении графических изображений в вариационной статистике—см. Вариационная статистика.) Исключительно велико значение Г. и. в с ан и т арно-про еветительной работе вследствие трудности понимания и усвоения широкими массами цифровых рядов и их соотношений и, наоборот, большой доступности для них Г. и. Правильно оценив основное значение Г. и. для соц. гигиены, Лингнер (К. Lingner) уже при первой своей выставке в 1903 г. обратил особое внимание на методику изготовления Г. и. для целей популяризации и основал даже специальное статистическое бюро, которое под руководством Рёзле (Roesle) впервые выработало научные методы построения Г. и. В России огромную роль в отношении использования Г. и. для популяризации гиг. знаний сыграли «санитарно-статистические таблицы», составленные Куркиным и изданные Пироговской комиссией по распространению гиг. знаний в 1910 г. (см. рисунок 2). Для иллюстрации внутр. связи или взаимоотношения явлений, процессов и предметов, не имеющих цифрового выражения, употребляются Г. и.в форме схем.(Какпример схем, иллюстрирующих организационные отношения органов и учреждений по здравоохранению, см. схемы статьи Военно-санитарное дело.) В клинич. медицине Г. и. в виде схем употребляются для наглядного изображения результатов объективного. исследования больных, например исследования кожной чувствительности, результатов перкуссии, аускультации и т. п. Для этой цели пользуются обычно схематич. СМЕРТНОСТЬ ЕВРОПЕЙСКИМ НАСЕЛЕН)» Г.* ПО МШЦАМЪ ГОДА. ППЫ СМЕНШЙ. СГЕДНЕЯ, ЮЖНОЙ к ВОСТОЧНОЙ КРОНЫ.

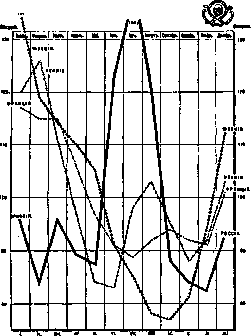

Рисунок 2.

изображениями человеческого тела (или отдельных частей его), напр. схемами передней, задней или боковой поверхности тела, схемами таза и т. п. или условными графическими изображениями в форме например схем поля зрения в офтальмологии (см. Гемшиопсия, т. VI, ст. 499—502) и т. п. На эти схемы цветными карандашами или условными знаками наносятся результаты исследования, напр.: границы абсолютной и относительной тупости, места расположения патологич. дыхательных шумов, хрипов, изменений кожной чувствительности (см. т. II, ст. 109—111) и т. п. Аналогичные схемы использованы в «личной санитарно-эвакуационной карте пострадавшего от боевых действий» для возможности более быстрого уяснения локализации поражения. Подобными же Г. и. пользуются для наглядного топографического обозначения некоторых применяемых местно физиотерапевтических мероприятий, например для указания мест приложения электродов и т. п. В биологии и медицине Г. и. в форме схем применяются часто для уяснения и выявления сложных иногда явлений наследственности (см. Гемофилия, т. VI, ст. 583—584). Помимо печатных бланков с различными схемами, обычно встречающихся в специальных лечебных заведениях, часто употребляются каучуковые штемпеля, посредством которых различные схемы расположения органов и т. п. могут быть оттиснуты на любом месте бумаги (см. рисунок 4). Г. и. являются также кривые t° тела и кривые различных физиол. процессов (пульса, дыхания и т. д.), при чем в последнем случае Г. и. записываются самопишущими приборами (см. Графический метод). Для сравнительной характеристики отдельных предметов и явлений, а также отдельных индивидуумов или коллективов, обладающих разнообразными признаками, имеющими разнообразное выражение, в последнее время в медицине широко пользуются Г. и. в форме профилей, дающих возможность одновременного выражения различных признаков. Так, общеизвестны антропометрические профили, психологические профили и т. д. Примером профиля может служить изображенный на рис. 3 психофизиологический профиль, применяемый в РККА для характеристики и сравнительной оценки отдельных групп пополнений: по горизонтали располагается перечень признаков, по к-рым сравнивают группы или индивидуумов, а по вертикали отмечается различная степень развития отдельных признаков в различных группах или у различных индивидуумов. В результате получается кривая-профиль, резко отличная для разных групп или индивидуумов.—Большое распространение имеют Г. и. в форме т. н. графиков движения (напр. график движения поездов и т. п.). Для врачей эта форма Г. и. имеет значение при составлении графика движения воен.-сан. поездов или конного (или автомобильного) воен.-сан. транспорта. Примером графика движения может служить рис. 5, где по горизонтали отложены отрезки времени, в течение к-рых происходит движение транспорта, а по вер – \НазваниЕ Хпрюнака Группа \ч Нанмаш ВРачЕБного ДаННЫЕ 0 ФИЛИМЕ-СНИХ исследования данные Данные по шъ-ке грэ= сти ДаниыЕ психо-техник 06СЛЕ* давания 1£ Состояние зш> РОВЬЯ СОСТОЯ’ НИЕЗРЕ’ МНЯ Состо= слуха Рост Вес Об’ЕМ ГРУДИ Бег на 60 Метэние гоапат падаль теть ПРИТЯ = ПНЕ» Передав на3000 _\s _ -•- «~ Ч3 ч / в /»‘ ч \ / , ‘\~£ / \, » Й _— эртиллерист.„™„».™._ телефонист -стрелок (пехотинец) Рисунок 3. Типовой психофизиол. профиль различных военных специалистов. тикали—отрезки, соответствующие участкам эвакуационного пути. При соединении точек, обозначающих местонахождение транспорта в различные моменты, получаются наклонные линии за время нахождения транспорта в пути и горизонтальные линии за

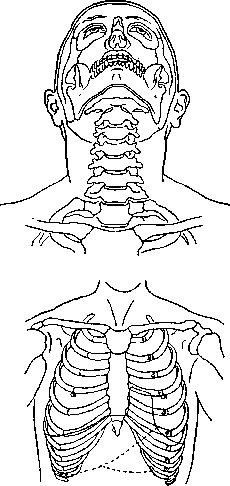

Рисунок 4. Образцы графических штампов для клинических целей.

время пребывания его на стоянках.—Среди форм Г. и., знакомство с к-рыми необходимо врачу, особенно—соприкасающемуся с курортным делом и климатологией, сан. врачу и т. д., большое значение имеют т. н. «и зо кривые», или кривые постоянного ПИЛО’ метро: ~»-^уиС*0 л МЕСЯЦ % . % Ид Цц Уп Уп и т. а. jtatra эеадции «^-уасы 6 S18 Б 1213 6 1218 6 12 18 6 1218 6 1218 Ш-18-29- Станция К. Село Новый Двор ,1 | Дер. Гороаише | Совхоз. Пролетарий» , у дер. Рущ, (дивгшмталь t >>£ Рисунок 5. График движения санитарно-транспортных средств между дивизионным госпиталем и погрузочной железнодорожной станцией. значения, напр. изотермы, т. е. воображаемые линии, соединяющие места с одинаковой средней tc (см. рисунок 6), изогипсы (линии, соединяющие места, имеющие одинаковую высоту над уровнем моря, что имеет огромное значение при составлении и чтении то –

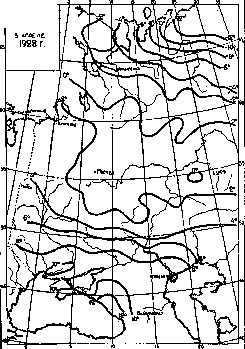

Рисунок 6. Изотермы.

пографических карт), изобары (воображаемые линии, соединяющие места, имеющие одинаковое давление) и т. д.—Разумеется, сказанным не исчерпаны все формы Г. и. Они чрезвычайно разнообразны. Форма Г. и. тесно связана с характером материала. Поэтому «совершенно неправильно составление проектов для графиков статистических данных поручать не-специалистам в медицине—чертежникам и рисовальщикам, т. к. в результате этого, не говоря о неправильной методике, создаются шаблонные, бездушные образы, совершенно не отражающие в себе особенностей числовых рядов, на к-рых они возникают. В силу этого на вспомогательный персонал следует возлагать лишь техническое выполнение проектов, требующее не столько самостоятельного мышления, сколько тщательности и технического совершенства» (Рёзле).—В практике мед.-сан. работы в СССР применение Г. и. получило совершенно исключительное распространение, что понятно, если учесть сильно поднявшийся интерес к проблемам здравоохранения,»освещение всех мед. вопросов в соц. разрезе, развитие сан.-просветительной работы и т. д. Все это требует от каждого мед. работника знакомства с техникой изготовления графических изображений. Лит.: А у э р б а х Ф., Графические представления, Л., 1925; Б р и н т о н В., Графическое изображение фактов, М., 1927; Д емкий А., Образцы диаграмм и способы их построения, М., 1926; Державин С, Что такое графики и для чего они употребляются, Л., 1926; Каневский Л., Графические формы в санитарном просвещении (Санитарное просвещение, сборник 1, М., 1928); Колокольни к о в П., Статистика, М., 1926; Кауфман А., Теория и методы статистики, М.,1928;КуркинП., Санитарно-статистические таблицы, вып. 1—2,2-еизд., М., 1925—26; RoesleE., Статистические графики, их техника, методика и научное значение, Общественный врач, 1913, Ш 2; Т р а х т м а н Я., О значении подвижных диаграмм и диаграммных материалов в сан.-просвет. работе (Сан. просвещение, сб. 1, М., 1928); У и п п л ь Дж. и Новосельский С, Основы демографической и санитарной статистики, М., 1929; L u с k e у P., Nomographie, Lpz —В., 1927; Schwerdt H., Einfuhrung in die praktische Nomographie, Berlin, 1927. H. Тепенбойм.
