ПРОТИВОГАЗЫ

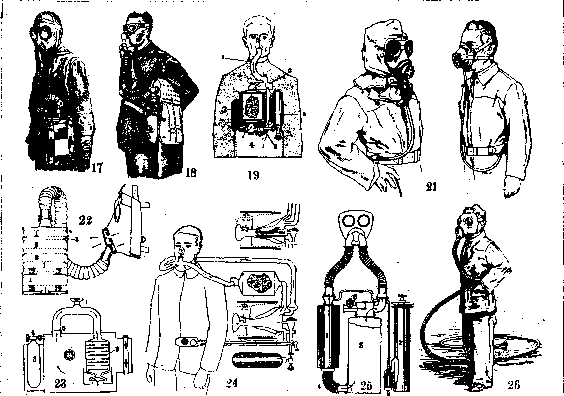

ПРОТИВОГАЗЫ, приборы, служащие для защиты органов дыхания от отравляющгх веществ, находящихся в воздухе. Наличие в П. лицевой части (маски, шлема) одновременно обеспечивает защиту глаз и лица. До войны 1914—-18 гг. ни одно из воюющих государств-не имело никаких П. за исключением кислородных приборов, употребляемых в горной; пром-сти. Применение в качестве средства нападения боевых отравляющих веществ (см.) вызвало необходимость изыскания соответствующих мероприятий по защите как отдельных бойцов (индивидуальная защита), так и целых групп их (коллективная защита). В ряду указанных мероприятий П. занимает исключительное положение, являясь основным средством: противохимической обороны. По способу защиты дыхательных путей от воздействия ОВ противогазы делятся на два типа—ГГ. фильтрующие и П. изолирующие (носимые кислородные приборы). В первых очистка воздуха от ядовитых примесей достигается фильтрацией его& через те или иные поглощающие эти примеси среды. Во вторых защита осуществляется полной изоляцией дыхательных путей от окружакн щей атмосферы. Фильтрующие П. в свою очередь распадаются на П. влажные и сухие. Фильтрующие П. влажные, явившиеся наиболее ранним средством защиты, состояли из нескольких слоев марли, пропитанных тем или иным-нейтрализующим ОВ составом. Первые образцы влажных П. представляли собой повязку, закрывающую нос и рот. Пропитывающий состав содержал вещества. погл ощающие хл ор. напр. гипосульфит натрия—30,0, сода—15,0, глицерин—10,0, вода—45,0. Ненадежность прикрепления к лицу повязки и малая защитная способность ее заставили заменить ее маской в виде рыльца, с очками. Соответственно меняется и пропитка. Последний образец русской т. н. «влажной маски химического комитета» (рисунок 1) состоял из 30 слоев марли, пропитанных следующим составом: вода—46,73%, глицерин—14,02%, поташ—6,54%, гипосульфит— 14,02%, уротропин—18^69% (против фосгена). Для защиты от синильной к-ты к указанной смеси добавлялась в количестве 5—5,5% сернокислая или уксуснокислая соль никеля. Эта маска защищала в течение 30 минут от хлора. и фосгена б концентрациях 0,1%. На защиту от ОВ слезоточивого действия («лакримато-ров») она не рассчитывалась. Последний образец франц. влажной маски М 2 (рис. 2) состоял из 20 слоев марли, пропитанных раствором Greasene, и 20 слоев, пропитанных составом Complexene. Растворы эти содержали (по весу): Greasene (против лакриматоров, кроме хлорпикрина)— касторовое масло—107,0, спирт (95°)—81,0,глицерин (90%)—10,7, едкий натр— 3,1; Complexene (против хлора, фосгена и синильной к-ты)—уротропин^-39,0, глицерин— 37,5, сернокислый никель—27,5, сода углекислая—11,8, вода.—НесЁолько отличался по внешнему виду от других образец английского влажного П.—шлем РН (рисунок 3), представляющий собой фланелевый мешок с отверстиями для очков и для мундштука, с выдыхательным клапаном, вставляемым в рот и тем самым препятствовавшим нейтрализующему влиянию выдыхаемой СОа на щелочную пропитку шлема и исключающим участие промежутка ме-Ькду поверхностью головы и стенками шле-!ма в образовании вредного пространства (см. ниже). Влажные П. имели применение только. в первый период хим. войны. Все более усиливавшиеся хим. атаки, введение стрельбы хим. ^нарядами, появление-новых ОВ, защита от к-рых с помощью влажных П. стала невозможной, побудило воюющие страны искать более мощной защиты, результатом чего явился сухой П. (респиратор). Сухие П. характеризуются тем, что вещества (твердые), служащие для поглощения ОВ, помещаются в специальную (респираторную) коробку, присоединяемую Тем или иным Ьпособом к маске (шлему). В качестве основного вещества, освобождающего вдыхаемый воздух от примеси ОВ, в таких П. служит активированный уголь, обладающий, как известно, весьма большой адсорпционной способностью в отношении газов. Наибольшей активностью обладает уголь, изготовленный из крови животных (кровяной уголь), из скорлупы кокосовых орехов и косточек плодов (косточковый уголь), затем идут угли из твердых древесных пород, как дуб, береза; наименее активными углями являются угли мягких пород— Сосны, ели. Нижеследующая таблица показывает поглощающую способность различных •углей (по Зелинскому); 100 г угля пеглоща-ют при комнатной t° в граммах или весовых Процентах: » Наименование веществ Активность в % обыкнов. древзеный уголь активир. древесный уголь кровяной уголь Сини ьная к-та. . Мышьяковистый Хлорпикрин. . . и 12,8 5—11 0 2,5 37—62 105 46—82 14—19 15,7 91 60,7 137 97 23 106 , Первоначальным образцом русского сухого противогаза явился противогаз Кумманта и Зелин
ского (рис. 4). Он представлял собой жестяную коробку с двумя горловинами. Верхняя горловина соединялась непосредственно с резиновой маской (шлемом), имевшей герметически вделанные с помощью резиновых наклеек очки; для протирания последних при их запотевании служил отросток в виде пальца, расположенный на передней части шлема. Коробка – наполнялась мелкозерненным углем, который предохранялся от высыпания двумя металлическими сетками—верхней и нижней— с, марлевыми прокладками под ними. Во избежание попадания внутрь коробки влаги, что портит уголь, нижняя горловина затыкалась корковой или металлической пробкой. При пользовании П. эта пробка вынималась. Этот П., обладая значительными преимуществами. по сравнению с влажными как по сроку защитного действия, так и по способности задерживать такие вещества, которые влажными не задерживались, имел и существенные недостатки. Основным из них надо считать наличие в нем значительных вредных пространств,. т. е. таких, где задерживается выдыхаемый воздух с тем, чтобы при вдохе вновь поступить в дыхательные пути. В противогазе Кумманта и Зелинского к вредным пространствам относятся: а) пространство под маской, б) пространства над и под углем и обеих горловин, в)&промежутки между зернами угля. Сумма-этих вредных пространств в нек-рых образцах доходила до 550—600 см3. Столь значительная: примесь выдыхаемого воздуха к свеже вдыхаемому в резкой степени изменяла нормальный состав последнего и служила причиной затруднения дыхания, а при усиленной работе—полной невозможности пользоваться П. Этот недостаток был в значительной степени устранен введением клапанов, устройство к-рых таковот что при вдыхании один из них (вдыхательный), открывался, а второй (выдыхательный) закрывался; при выдыхании клапаны действовали. обратно. Такое устройство, уничтожая встречное движение вдыхаемого и выдыхаемого воздуха, исключало участие в образовании вредного пространства почти всей респираторной коробки. Образцом клапанного П. в старой русской армий к концу войны был противогаз Авалова (рис. 5). Дальнейшее усовершенствование П. коснулось следующих сторон: а) характера набивки респираторной коробки, б) способа соединения ее с маской, в) конструкции клапанов, г)& способа крепления очков. В целях увеличения мощности П. и придания ему более постоянных защитных свойств в набивку респираторной коробки, в дополнение к углю, введен так наз. химический поглотитель в виде зерен, обычно состоящих из смеси натронной извести, цемента, силикатной основы и марганцовокислого натрия. Далее, для защиты от ядовитых дымов, которые вследствие свойств, присущих вообще дымовым частицам, не задерживаются ни активированным углем ни хим. поглотителем, в коробку введен специальный фильтр. Фильтр служит и для защиты от ОВ, находящихся в туманообразном состоянии, поскольку частицы тумана ведут себя подобно дымовым. Составные части набивки (уголь, химический поглотитель, фильтр) располагаются послойно и отделены друг от друга металлическими сетками. Во избежание раструски и перетирания набивка сжата пружиной, находящейся внутри коробки. Значительный вес и офъем коробки заставили изменить существовавшее соединение ее с маской на соединение-посредством гофрированной трубки. Нижний конец трубки укрепляется (или навинчивается) на верхней горловине коробки, а верхний соединяется с маской помощью металлического патрубка-тройника. Устройство и расположение клапанов в современном противогазе также изменилось. Вдыхательный клапан представляет собой резиновый кружок, укрепленный в центре пробки (клапан-пробка), – закрывающий нижнее отверстие П. Для свободного доступа воздуха в пробке имеется ряд радиаль-но расположенных отверстий – Выдыхательный

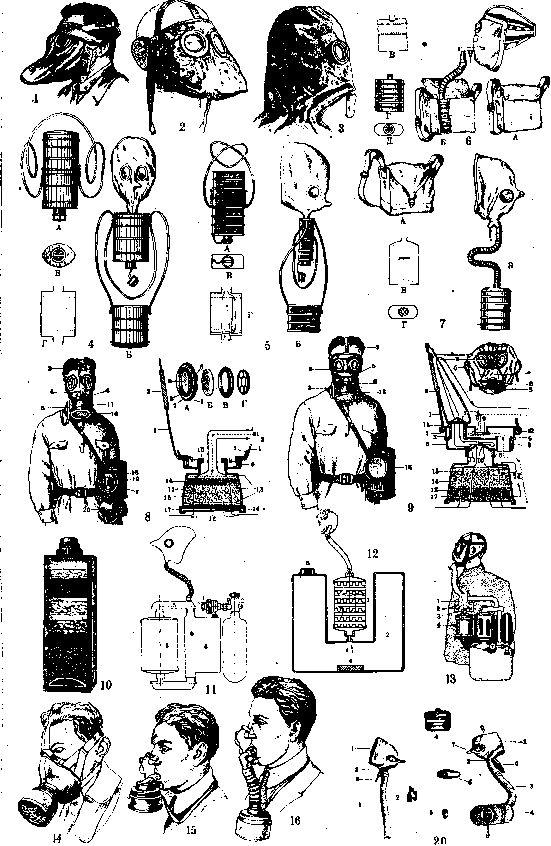

Ряс. 1. Влажный противогаз химического комитета. Рисунок 2. Французский влажный противогаз М2. Рисунок 3. Английский влажный Противогаз-шлем РН. Рисунок 4. Противогаз Кумманта-Зелинского: А—противогаз в закрытом; Б—в раскрытом виде; о—вид коробки снизу; Г—разрез» коробки (без ‘угля). Рисунок б. Противогаз Авалова: А—в закрытом; Б—в раскрытом виде; В—вид коробки снизу; Г— схематич. разрез коробки (без угля). Рисунок в. Английский Противогаз 1917—1918 гг.: А—противогаз в сумке; Б—в раскрытом виде; В— разрез коробки (без поглотителя); Г—коробка противогаза; Д—вид коробки снизу. Рисунок 7. Противогаз ТТС: .4. — противогаз в сумке; Б—без сумки; В—разрез коробки (без поглотителя-фильтра); Г-вид коробки’ снизу. Рисунок 8. Германский противогаз 1918г.: 2—маска из кожи; 2—эластичные ленты для закрепления маски; ! .{—очки: Л—между наружным кольцом (а) и внутренним (б) зажаты: очко из целлона (в), кожаное кольцо (7) I и маска (1); Б—незапотевающая прозрачная пластинка из целлона, покрытого слоем желатины; В^-внутреннее металлическое кольцо, Прикрепляющее пластинку В к концу (б) путем ввинчивания; Г—металлический ободок с крестовинками, ввинчиваемый в кольцо В и предохраняющий пластинку В от выпячивания при высыхании; 4—шнур, не дающий маске раздуваться при дыхании и таким образом уменьшающий «вредное пространство»; 5—тесемка для носки противогаза на груди в положении «наготове»; 6—широкое кольцо металлическое «ротовое»; 7—кольцо кожаное; S—кольцо металлическое, закрепляющее кожаное кольцо (7) и маску (I); 9 — шейка ротового кольца (б) для ввинчивания патрона (11); 10—шайба резиновая для ; герметичности соединения патрона с ротовым кольцом; 11—патрон (противогазовая коробка); 12—дно пат – \ рока с отверстиями для прохода воздуха; 13— сетки; 14—химический поглотитель; 15—активированный! уголь; 16— стенки съемного противодымного фильтра; 17—противодымный фильтр; 18—футляр металличе – j ский; 19—крышка футляра с помещением (з) для пакетика с, запасными незапотевающими пластинками; , 20—чехол брезентовый с запасным патроном; /—схематический путь вдыхаемого, //—выдыхаемого вбздуха. Рлс. 9. Французский противогаз ARS: 1—маска; а—резиновая полумаска для укрепления очков из целлофана в металлических оправах; 2 и б—ленты для закрепления маски; 3—тесемка для носки противогаза I на груди в положении «наготове»; 4—мешочек матерчатый, подводящий к очкам вдыхаемый воздух (для | препятствования зшотеванию), с тесьмой (е), пришитой к маске и поддерживающей мешочек, и с металлическим приспособлением (г), закрепляющем мешочек в клапанной коробке (5) при помощи латунной ] трубки (7), ввинченной в трубку 9; 5—клапанная коробка; б—шейка клапанной коробки для ввинчивания патрона; 7—трубка латунная, ввинченная в другую трубку (& ?); 8—трубки для выдыхаемого воздуха; 9—выдыхательный р зиновый клапан; 10—вдыхательный резиновый клапан; 11—шайГбы резиновые для герметичности; 12—заьязки, укрепляющие маску на клапанной коробке; 13—патрон (противогазовая коробка); 14—сетки металлические; 15— ватный фильтр против дымов; 16—активированный уголь; 17—химический поглотитель; 18— футляр металлический. Рисунок 10. Разрез респираторной коробки газовой маски Бэр-реля. Рисунок 11. Сх^ма изолирующего противогаза с подачей кислорода из баллона: 1—редукционный вентиль с дозирующим подачу кислорода приепэсоилением; 2—баллон со сжатым кислородом; 3—патрон для поглощения выдыхармой углекислоты; 4—дыхательный мешок; 5—клапанная коробка. Рисунок 12. Схема окси-литного изалирующего противогаза: 1—оксилитный патрон; 2—дыхательный мешок; 3 —мундштук и носовой зажим; 4— влажная губка; 5—предохранительный клапан. Рисунок 13. Фильтро-изолирующий противогаз: 1— переключатель; 2—выдыхательный клапан; 3—вдыхательный клапан; 4—фильтрующий патрон. Рисунок 14— 16. Маски промышленного противогаза. Рисунок 17. Фильтр-противогаз против СО германской фирмы Дегеа. Рисунок 18. Изолирующий противогаз Дрегер-Тюбен. Рисунок 19. Схема действия аппарата Дрегер-Тюбен. Рлс. 20. Резиновый шлем: 1—шлем; 2—тройник; 3—гофрированная трубка; 4—коробка с фильтром-поглотителем; 5—выдыхательный клапан; б—клапанная коробка, защищающая клапан от повреждения; 7—«нос» для протирания Очков; 8—вдыхательный клапан; 9—очки. Рисунок 21. Прибор с подачей воздуха для защиты рабо
